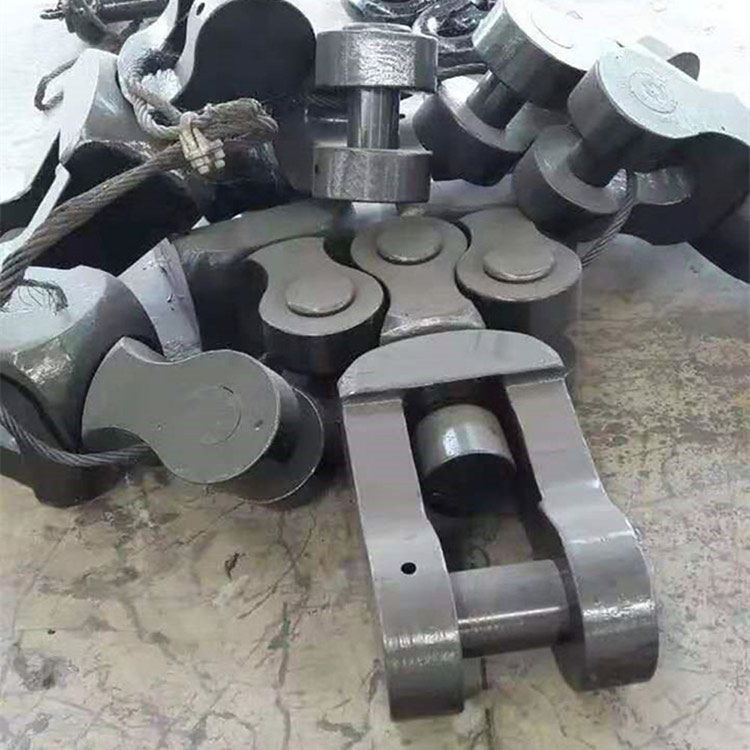

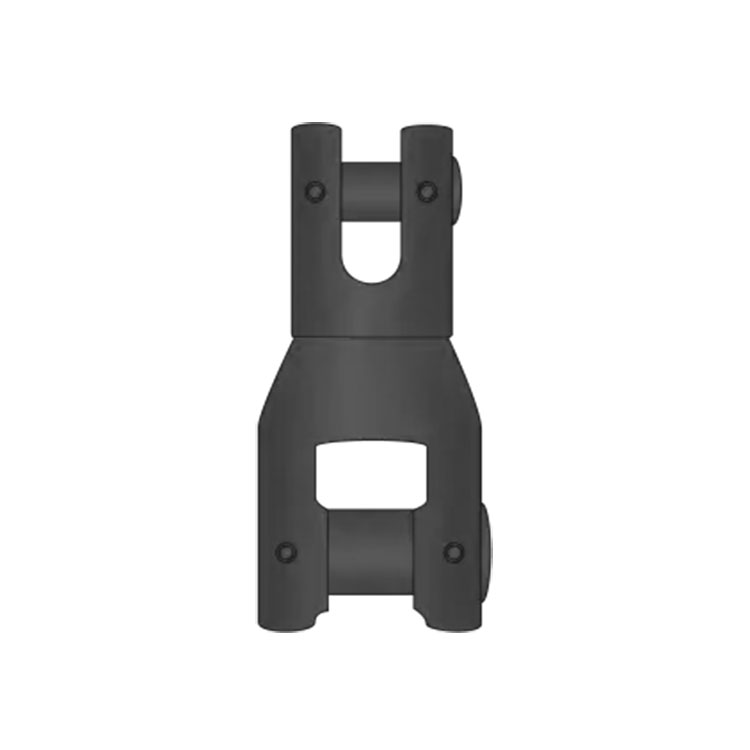

GJW Super Swivel

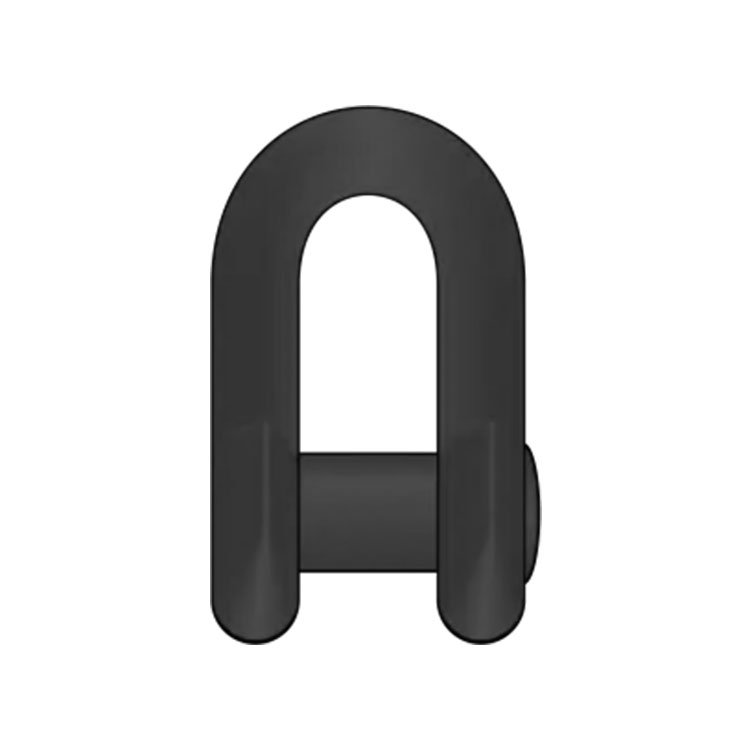

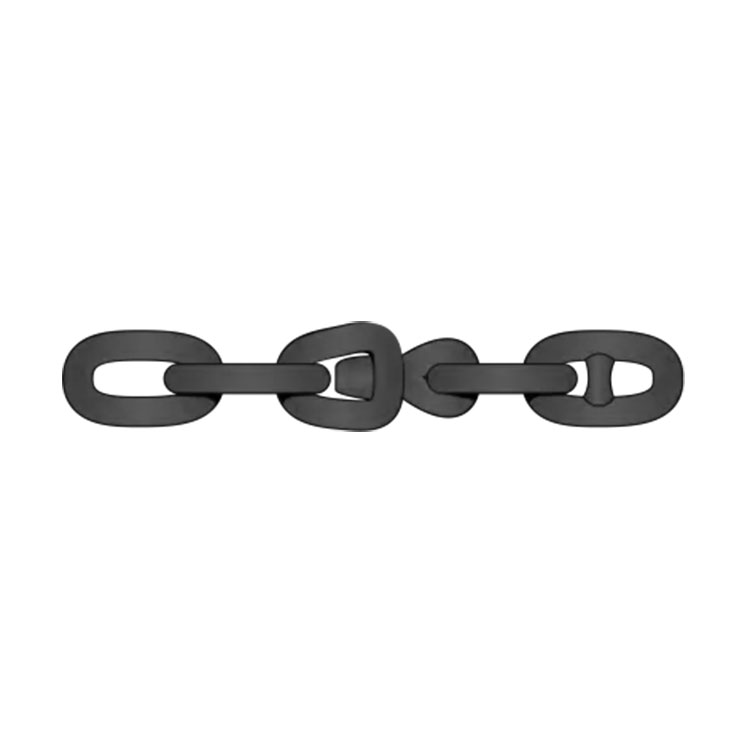

Dette er GJW Super Swivel (eller GJW Superbox). Ved å bruke mindre plass erstatter denne sjakkelen den lengre svingbare forløperen (anker 'D'-endesjakkelen, svingbare forløperen og innføringssjakkelen). GJW Super svivel kan kobles direkte til den første felles kjettingkabellenken og rett til ankerskaftet.
Dimensjoner er ikke bindende og kan variere.

Send forespørsel

produktbeskrivelse

GJW Super Swivel

Nominell spesifikasjon (d)	Gjeldende ankerkjettingdiameter	L	B	B1	b	b1	R	R1	d10	d1		d12	l7	l8	Vekt (kg)
Nominell spesifikasjon (d)	Gjeldende ankerkjettingdiameter	L	B	B1	b	b1	R	R1	d10	(M2-nivå)	(M3/M4-nivå)	d12	l7	l8	Vekt (kg)
14	14	195	81	56	42	21	31	25	M20	34	36	18	45	39	9
17.5	16, 17,5	264	95	64	51	24	35	28	M24	40	44	22	90	45	14
20.5	19–20.5	360	130	87	72	32	45	35	M33	54	56	28	100	55	17
24	22, 24	377	143	94	80	34	48	37.5	M36	58	60	31	140	61.5	22
28	26, 28	442	162	116	87	39	58	47	M42	62	68	36	157	73	43
32	30, 32	493	185	124	89	45	62	53	M52	68	78	42	171	73	98
38	34, 36, 38	552	218	148	101	53	74	58	M56	76	82	49	185	94	118
42	40, 42	615	243	164	110	59	82	66	M64	85	90	55	206	106	128
48	44, 46, 48	700	277	196	123	67	98	75	M76	90	98	62	235	118	160
52	50, 52	782	298	202	133	73	109	88	M90	96	107	68	248	125	289
56	54, 56	802	322	218	146	78	109	88	M90	102	110	73	258	135	300
62	58, 60, 62	877	356	252	157	88	126	100	M100	106	118	82	275	152	330
68	64, 66, 68	968	380	265	154	95	136	106	M110	116	128	88	320	150	458
76	70, 73, 76	1065	426	304	168	106	152	120	M120	125	136	100	325	184	522
81	78, 81	1142	454	328	172	113	164	130	M130	132	145	105	340	183	815
87	84, 87	1218	487	352	180	122	176	140	M140	138	152	113	360	214	1007
95	90, 92, 95	1326	532	380	200	133	190	152	M150	148	160	124	400	231	1300
102	97, 100, 102	1448	571	412	210	143	206	164	M165	156	168	133	440	253	1610
107	105, 107	1538	600	420	220	150	210	176	M175	162	178	140	475	269	1627
117	111, 114, 117	1638	660	460	225	165	230	188	M190	168	184	154	491	315	2022
122	120, 122	1756	705	488	268	175	250	200	M190	190	190	165	510	284	2336
127	124, 127	1828	735	508	280	185	260	210	M200	200	200	170	530	296	2636
132	130, 132	1900	765	528	290	190	270	220	M205	205	205	178	550	307	2960
137	137	1972	795	548	300	200	285	225	M210	210	210	185	575	319	3309
142	142	2044	825	568	310	205	295	235	M215	215	215	190	595	330	3685
147	147	2116	850	588	295	215	305	240	M220	220	220	198	615	342	4088
152	152	2188	880	608	335	220	315	250	M225	225	225	205	635	354	4520
157	157	2260	910	628	345	225	325	260	M235	235	235	210	660	365	4980
162	162	2332	940	648	355	235	335	270	M240	240	240	218	680	377	5470
