Anker 'D' End Shackle
  • Anker 'D' End ShackleAnker 'D' End Shackle
  • Anker 'D' End ShackleAnker 'D' End Shackle
  • Anker 'D' End ShackleAnker 'D' End Shackle
  • Anker 'D' End ShackleAnker 'D' End Shackle
  • Anker 'D' End ShackleAnker 'D' End Shackle
  • Anker 'D' End ShackleAnker 'D' End Shackle

Anker 'D' End Shackle

Anker-'d'-endesjakkelen er den andre sjakkelen fra ankeret; den første er kronsjakkelen. Vi anbefaler våre kunder å regelmessig sjekke tilstanden til ankerets 'D'-endesjakkel ombord på fartøyet for å forhindre for tidlig tap av ankeret.
Overflate: Sort maling, galvanisert

Send forespørsel

produktbeskrivelse

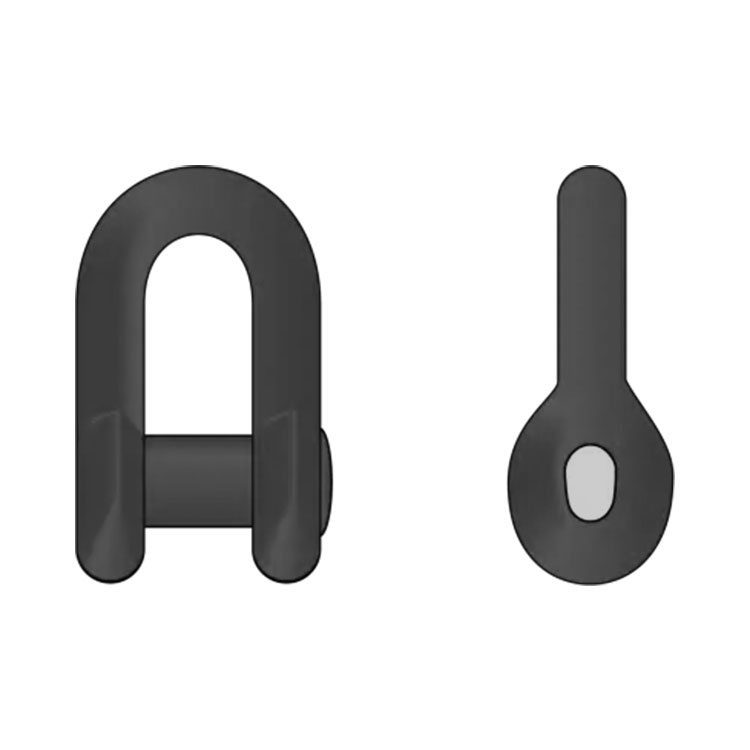

Anker 'D' End Shackle



Nominell spesifikasjon (d) d3 l₃ p3 W3 a1 e1 f₁ g₁ g2 h₁ h₂ 2R1 2R2 Vekt(kg)
11 15 78 37 44 9 18 31 2.2 1.1 4 23 13 11 0.53
12.5 16 89 43 50 10 20 35 2.5 1.3 25 15 12.5 0.60
14 18 99 48 56 11 11 22 39 3.0 1.4 6 28 17 14.0 0.67
16 21 114 54 64 13 26 45 1.6 32 19 16.0 0.95
17.5 23 124 60 70 14 28 49 3.5 1.8 38 21 17.5 1.34
19 25 135 65 76 15 30 53 4.0 2.0 40 23 19.0 1.84
20.5 27 146 70 82 16 33 57 4.0 2.0 6 45 25 20.5 2.20
22 29 156 75 88 18 35 62 4.4 2.2 50 26 22.0 2.66
24 31 170 82 96 19 38 67 5.0 2.4 8 55 29 24.0 3.40
26 34 185 88 104 21 42 73 5.0 2.6 60 31 26.0 4.50
28 36 199 95 112 22 45 78 5.6 2.8 60 34 28.0 5.19
30 39 213 102 120 24 48 84 6.0 3.0 70 36 30.0 6.32
32 42 227 109 128 26 51 90 6.4 3.2 75 38 32.0 8.24
34 44 241 116 136 27 54 95 7.0 3.4 80 41 34.0 9.56
36 47 256 122 144 29 58 101 3.6 10 80 43 36.0 11.31
38 49 270 129 152 30 61 106 7.6 3.8 85 46 38.0 13.45
40 52 284 136 160 32 64 112 8.0 4.0 90 48 40.0 15.50
42 55 298 143 168 34 67 118 8.4 4.2 95 50 42.0 18.10
44 57 312 150 176 35 70 123 9.0 4.4 100 53 44.0 20.25
46 60 327 156 184 37 74 129 4.6 105 55 46.0 23.33
48 62 341 163 192 38.5 77 134 9.5 4.8 12 110 58 48.0 27.50
50 65 355 170 200 40 80 140 10 5.0 115 60 50.0 31.60
52 68 369 177 208 42 83 146 10.4 5.2 120 62 52.0 34.00
54 70 383 184 216 43 86 151 11.0 5.4 125 65 54.0 38.50
56 73 398 190 224 45 90 157 5.6 130 67 56.0 46.00
58 75 412 197 232 46 93 162 11.6 5.8 140 70 58.0 46.80
60 78 426 204 240 48 96 168 12.0 6.0 72 60.0 51.00
62 81 440 211 248 50 99 174 12.4 6.2 145 74 62.0 59.20
64 83 454 218 256 51 102 179 13.0 6.4 16 150 77 64.0 62.70
66 86 469 224 264 53 106 185 6.6 79 66.0 75.00
68 88 483 231 272 54 109 190 13.6 6.8 155 82 68.0 76.70
70 91 497 238 280 56 112 196 14.0 7.0 160 84 70.0 90.00
73 95 518 248 292 58 117 204 14.6 7.3 170 88 73.0 95.00
76 99 540 258 304 61 122 213 15.0 7.6 180 91 76.0 107.00
78 101 554 265 312 62 125 218 15.6 7.8 180 94 78.0 116.00
81 105 575 275 324 65 130 227 16.0 8.0 190 97 81.0 130.00
84 109 596 286 336 67 134 235 17.0 8.4 200 101 84.0 136.00
87 113 618 296 348 70 139 244 17.4 8.7 104 87.0 160.00
90 117 639 306 360 72 144 252 18.0 9.0 210 108 90.0 176.00
92 120 653 313 368 74 147 258 18.4 9.2 220 110 92.0 196.00
95 124 675 323 380 76 152 266 19.0 9.5 114 95.0 215.00
97 126 689 330 388 78 155 272 19.4 9.7 20 230 116 97.0 222.00
100 130 710 340 400 80 160 280 20.0 10.0 120 100.0 252.00
102 133 724 347 408 82 163 286 20.4 10.2 20 240 122 102.0 267.00
105 137 746 357 420 84 168 294 21.0 10.5 250 126 105.0 294.00
107 139 760 364 428 86 171 300 21.4 10.7 260 128 107.0 305.00
111 144 788 377 444 89 178 311 22.0 11.0 133 111.0 325.00
114 148 809 388 456 91 182 319 23.0 11.4 280 137 114.0 345.00
117 152 831 398 468 94 187 328 23.4 11.7 140 117.0 365.00
120 156 852 408 480 96 192 336 24.024.5 12.0 290 144 120.0 400.00
122 159 866 415 488 98 195 342 12.3 300 146 122.0 425.00
124 161 880 422 496 99 198 347 25.0 12.4 149 124.0 465.00
127 165 902 432 508 102 203 356 25.4 12.7 25 152 127.0 499.00
130 169 923 442 520 104 208 364 26.0 13.0 320 156 130.0 536.00
132 172 937 449 528 106 211 370 26.427.5 13.2 158 132.0 561.00
137 178 973 466 548 110 219 384 13.7 164 137.0 627.00
142 185 l008 483 568 114 227 398 28.4 14.2 350 170 142.0 698.00
147 191 1044 500 588 118 235 412 29.4 14.7 176 147.0 774.00
152 198 1079 517 608 122 243 426 30.4 15.2 182 152.0 856.00
157 204 1115 534 628 126 251 440 31.4 15.7 400 188 157.0 943.00
162 211 1150 551 648 130 259 454 32.4 16.2 194 162.0 1036.00
